MT Pro 4.1. Комплект ВВ емкостных датчиков DIS-4

Артикул: 9531
Рейтинг:
(0 голосов)
3900 руб.
Количество:
ПроизводительMLab
ГарантияПо документам
поделиться

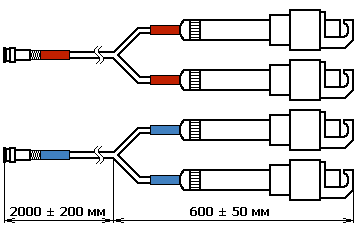

Комплект ВВ емкостных датчиков DIS-4

Комплект ВВ емкостных датчиков DIS-4 и для диагностики двухполярных систем зажигания (DIS) 2-х и 4-х цилиндровых двигателей внутреннего сгорания.

Высоковольтные емкостные датчики с красными метками присоединяются к ВВ проводам с искрами положительной полярности, а датчики с синими метками присоединяются к ВВ проводам с искрами отрицательной полярности.

Общий провод комплекта датчиков с красной меткой подключается к 7-му аналоговому каналу (красный фон канала), общий провод комплекта датчиков с синей меткой подключается к 8-му аналоговому каналу (синий фон канала). Рекомендуемый входной диапазон ±0.2 В, частота дискретизации не менее 250 КГц, лучше 500 КГц.

В окне диагностики системы зажигания на основании значений вторичного напряжения целесообразно выполнить следующие настройки:

напряжения пробоя

  • минимальное: 0,1 В
  • максимальное: 0,2 В

напряжения горения

  • минимальное: 0,02 В
  • Максимальное: 0,05 В

Для идентификации полярности импульсов, при отсутствии детектора полярности, целесообразно осуществить следующее:

  • Выбрать режим самописца, задействовать каналы 7 и 8, выбрать входной диапазон ±0,2 В, установить масштаб 1:500, запустить запись
  • Присоединить общий провод комплекта датчиков с красной меткой к 7-му аналоговому каналу
  • Подключить один из ВВ датчиков с красной меткой к любому ВВ проводу, если на экране появилась искра направленная вверх (положительная) - оставить ВВ датчик на этом проводе, если на экране появилась искра направленная вниз (отрицательная) - подключить ВВ датчик на следующий ВВ провод, до обнаружения положительной искры
  • Выполнить аналогичные действия следующими ВВ датчиками с красной меткой
  • Подключить общий провод комплекта датчиков с синей меткой к 8-му аналоговому каналу, а ВВ датчики с синими метками и к свободным ВВ проводам



Осциллограмма импульсов вторичного напряжения двухполярной системы зажигания 4-х цилиндрового двигателя снятая с помощью комплекта ВВ емкостных датчиков DIS-4. Псевдодифференциальный режим аналоговых каналов 7 и 8 не используется - на графике видны и рабочие и холостые искры.





Осциллограмма импульсов вторичного напряжения двухполярной системы зажигания 4-х цилиндрового двигателя снятая с помощью комплекта ВВ емкостных датчиков DIS-4. Используется псевдодифференциальный режим аналоговых каналов 7 и 8 - на графике отображенная разность соответствующих рабочих и холостых искр.

При применении псевдодифференциального режима в программе целесообразно выключать 7-й аналоговый канал, но комплект датчиков с красной меткой по прежнему должен быть подключен к 7-му каналу. Отключение 7-го аналогового канала позволит повысить частоту дискретизации, при использовании только 8-го канала до 500 КГц, что в свою очередь позволит более точно зафиксировать амплитуду пробоя ВВ импульсов DIS.
